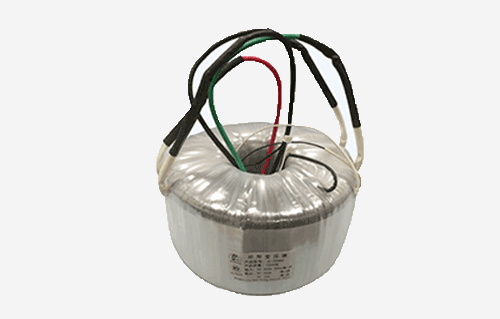

环形变压器的应用注意事项

　　选配环形变压器，要根据负载的电压、电流使用情况，来决定选取环形变压器的功率。环形变压器输标称出电流，是满载时输出电流。过载时，环形变压器能够输出大于额定电流的30%左右。虽然环形变压器的过载能力比较好，但还是要求注意以下两个方面的问题。

　　1.应用于起动有过载的设备

　　某些设备运行时的电流是额定的，在起动时的电流却非常大，有时会超过额定电流的30%~50%左右。例如，交流伺服电机的过载能力，通常设计为额定工作电流的3倍。负载起动时的电流较大，需要环形变压器在短时间内过载运行。此类驱动电流过载的设备，配置环形变压器，需要考虑变压器的额度输出电流大于设备额度电流的20%左右。因为频繁的起动过载工作，会导致环形变压器温度升高，长时间就会导致变压器寿命缩短。

　　2.应用于没有过载的设备

　　很多设备设计时会考虑到最大工作电流，启动电流也不需要过载。例如，步进电机作为设备动力，工作电流与启动电流是一样的。选配环形变压器时，只要输出电流等于步进电机驱动器的最大电流或者大于10%左右就好，没有必要将环形变压器的输出电流的富余量设计很大。步进电机永远不会发生过载电流的情况。在工作环境中，步进电机的功率，是可变的。这需要在结构设计时，确认电压电流的参数，人为给定一个合理的功耗。事实上，步进电机的功耗，是随着转速的提升而下降。步进电机配置环形变压器，是最好的选择。

　　综上可知，环形变压器的铁芯损耗较少，而且运行稳定、过载能力强，特别是在步进电机电源的应用方面，环形变压器表现出的优良性能，远远超越了U型、E型变压器的性能。
