13532329668在日常生活中,各种家用电器的应用越来越多,几乎所有的电器都需要用到环形变压器,但是大家了解环形变压器吗?它的工作原理是什么呢?接下来,小编就带大家走进一个你所不了解的领域,学习一下环形变压器的原理知识。

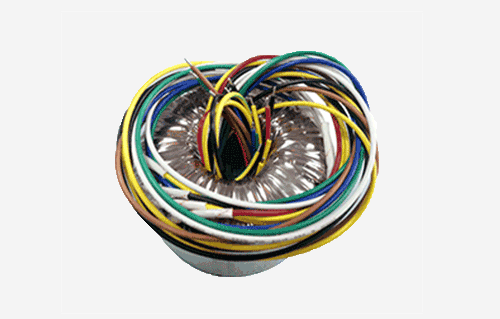

环型变压器的铁心是用优质冷轧硅钢片(片厚一般为0.35mm以下),无缝地卷制而成,这就使得它的铁心性能优于传统的叠片式铁心。环型变压器的线圈均匀地绕在铁心上,线圈产生的磁力线方向与铁心磁路几乎完全重合,与叠片式相比激磁能量和铁心损耗将减小25%。环型铁芯由硅钢带缠绕而成,环型铁芯有一个连续不断的磁路,而叠片铁芯变压器在EI片间有气隙;因此,存在较大的气隙磁阻是叠片变压器的主要缺点。环型铁芯没有空气间隙,电噪声相对EI型和C型铁芯变压器要小的多。采用真空浸渍技术,可使铁芯成为牢固的整体,在绕线和加工过程中不易变形;由于环型铁芯非常牢固,因而减少了振动和音频噪声。环型变压器有许多固定方法,最常用的方法是利用环型变压器的中心孔固定。应当注意,螺钉等固定件不应该使变压器的顶部压板与下底板同时接地,以免形成一个短路环。
当一个正弦交流电压U1加在初级线圈两端时,导线中就有交变电流I1并产生交变磁通ф1,它沿着铁芯穿过初级线圈和次级线圈形成闭合的磁路。在次级线圈中感应出互感电势U2,同时ф1也会在初级线圈上感应出一个自感电势E1,E1的方向与所加电压U1方向相反而幅度相近,从而限制了I1的大小。为了保持磁通ф1的存在就需要有一定的电能消耗,并且环形变压器本身也有一定的损耗,尽管此时次级没接负载,初级线圈中仍有一定的电流,这个电流我们称为“空载电流”。
如果次级接上负载,次级线圈就产生电流I2,并因此而产生磁通ф2,ф2的方向与ф1相反,起到了互相抵消的作用,使铁芯中总的磁通量有所减少,从而使初级自感电压E1减少,其结果使I1增大,可见初级电流与次级负载有密切关系。当次级负载电流加大时I1增加,ф1也增加,并且ф1增加部分正好补充了被ф2所抵消的那部分磁通,以保持铁芯里总磁通量不变。如果不考虑变压器的损耗,可以认为一个理想的环形变压器次级负载消耗的功率也就是初级从电源取得的电功率。
综上所述,环形变压器能根据需要通过改变次级线圈的圈数而改变次级电压,但是不能改变允许负载消耗的功率。大家通过简单的学习了解环形变压器的工作原理,可以对处理日常生活中的一些电器的小毛病有很大的意义,能够及时的排除故障问题,快速找到解决的办法。
